銅礦砂沙烘干工藝流程

1.外部沙子經過一段防止控水后，由裝載機的提升到圓盤給料機上部料倉，倒入進料料倉；物料在重力的作用下，接觸到料倉下部圓盤，圓盤在電機的帶動下，定量的排出到下部的皮帶輸送機，被皮帶推送到烘干機的進料封頭。

2.物料進入烘干機前，為了降低冷風的混入，特采用電動卸料器密封。

3.物料經過電動卸料器，進入烘干機內部，和從過熱管中引入的熱風接觸進行熱交換。物料隨著烘干機的轉動被反復揚起的同時，向前推動，從內筒進入中筒而折回，在進入外筒流向出料封頭。物料排出烘干機時仍采用電動卸料器鎖風，并且前后封頭的密封采用密封效果 的石墨盤根， 限度的減低冷風的混入，提高烘干機內部溫度，減少引風機的壓力負擔，同時也減少后期的除塵負擔。

4.經過熱交換的空氣，溫度在出料端降低到80-120℃，同時濕度增加，在后面引風機的作用下，經過旋風、袋式二級的除塵（也可以考慮反水除塵、水膜除塵等），達到國家排放標準，經過煙囪排到室外。

5.整個烘干的流程控制，可以采用全自動PLC控制。烘干機的前后封頭裝有測溫裝置，溫度的顯示可以聯動熱風爐、圓盤給料機、引風機、烘干機主機變頻器，使烘干機的效能達到 ，產量達到 ，人工利用達到 少。

銅礦砂烘干機工作原理

烘干機圓筒是一個與水平線略成傾斜的旋轉圓筒。物料從較高一端加入，載熱體由低端進入，與物料成逆流接觸濕物料在筒體內向前移動。烘干機安裝好后空機試運轉不少于4小時，試動轉正常后即可進行負荷試車。試運行時發生異常情況應及時處理。運行后再次擰緊螺栓，檢查并補足潤滑油。然后點燃熱風爐烘干機預熱，并同時開轉烘干機，禁止筒體不轉加熱，防止筒體彎曲。根據預熱情況，逐步向烘干筒內加入濕物料，根據排出物料的含水分情況，逐步增加喂料量。防止局部過熱造成損壞。

銅礦砂烘干機優勢

    1、銅礦砂烘干機投資是國外進口產品的20%，采用耐磨錳板制造，比普通鋼板耐磨3-4倍。

    2、物料初水分15%，終水分確保0.5-1%以下，是水泥廠礦渣粉，干粉砂漿生產線等各種烘干工程 產品。

    3、銅礦砂烘干機比傳統單轉筒烘干機提高熱效率達40%以上。

    4、銅礦砂烘干機燃料可適用白煤、煙煤、煤矸石、油、汽。能烘20-40mm以下塊料、粒料、粉狀物料。

    5、銅礦砂烘干機比單轉筒烘干機減少占地面積60%左右。土建投資降低60%左右，安裝方便。

    6、銅礦砂烘干機無漏風現象，徹底解決了密封難點。

    7、烘干機出料溫度≤60度，可直接進料庫，無需進冷卻棚冷卻。

    8、烘干機外筒體溫度≤60度，廢氣溫度＜120度，耗煤少，更節電。

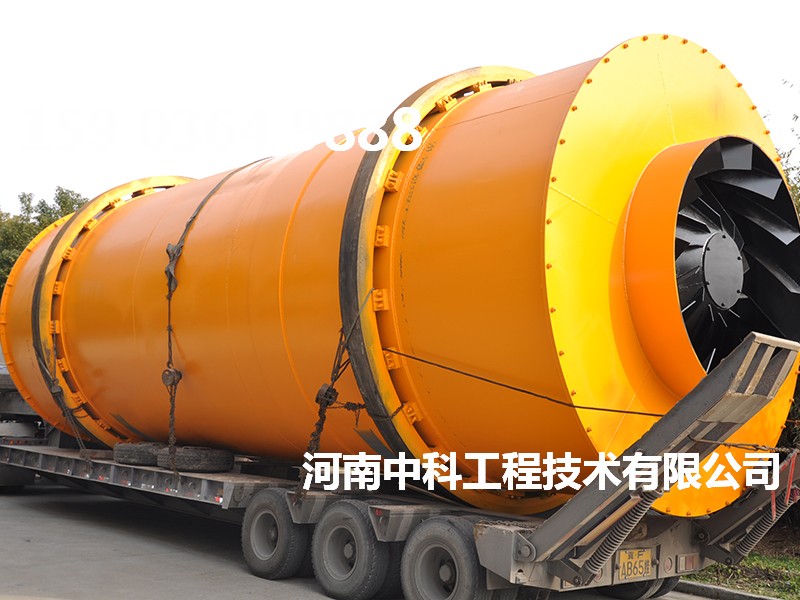

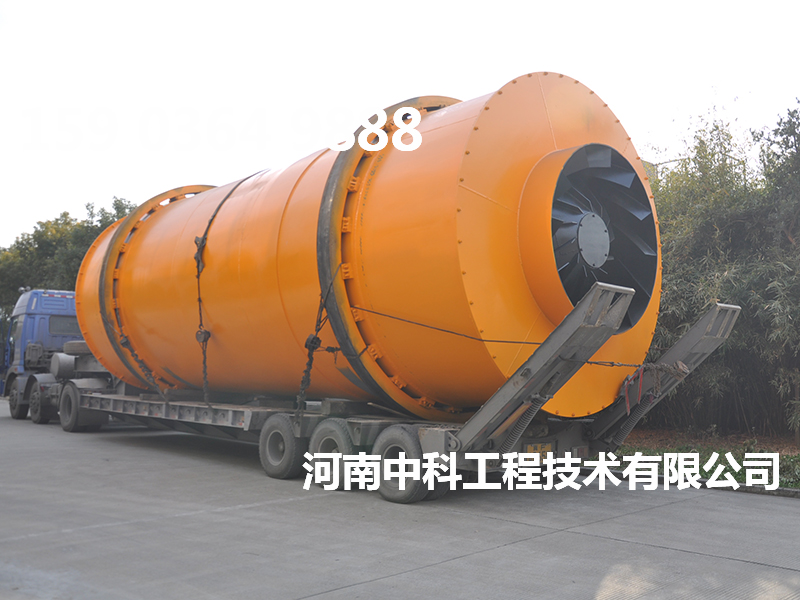

銅礦砂烘干機結構特點

銅礦砂烘干機是引進當今德國先進技術，烘干機由三個不同直徑的同心圓筒按照一定的數學關系和結構形式，彼此相嵌組合而成的。根據熱功原理，筒內裝有不同角度和間距的揚料板和導料板，這種結構能夠保證被烘干物料在重力作用下沿著螺旋的運動方向運動，在筒內保持足夠的停留時間和充分的分散度，致使物料在筒內與來自燃燒室內的熱氣流進行充分的熱交換，消除了常規烘干設備截面常出現風洞而引起的熱交換面積小、單位容積蒸發強度低的缺陷。

銅礦砂烘干機適用范圍

       銅礦砂烘干機廣泛用于干混砂漿、黃沙、水泥廠礦渣、粘土、煤、混合料、鐵粉、建材、化工、鑄造等行業原材料的烘干。
